Jak zmierzyć uszczelniacze wału, aby dobrać właściwy wymiar bez ryzyka nieszczelności?

Dobór właściwego wymiaru uszczelnienia nie zaczyna się od katalogu, ale od dokładnego pomiaru współpracujących elementów. Gdy liczy się szczelność, trwałość i stabilna praca układu obrotowego, nawet niewielka pomyłka w średnicy lub wysokości może przełożyć się na wyciek medium, szybsze zużycie wargi uszczelniającej albo nieprawidłowy docisk. Dlatego uszczelniacze wału warto dobierać metodycznie, zwracając uwagę nie tylko na liczby, lecz także na budowę i warunki pracy.

Jak czytać wymiary uszczelniacza i od czego zacząć pomiar?

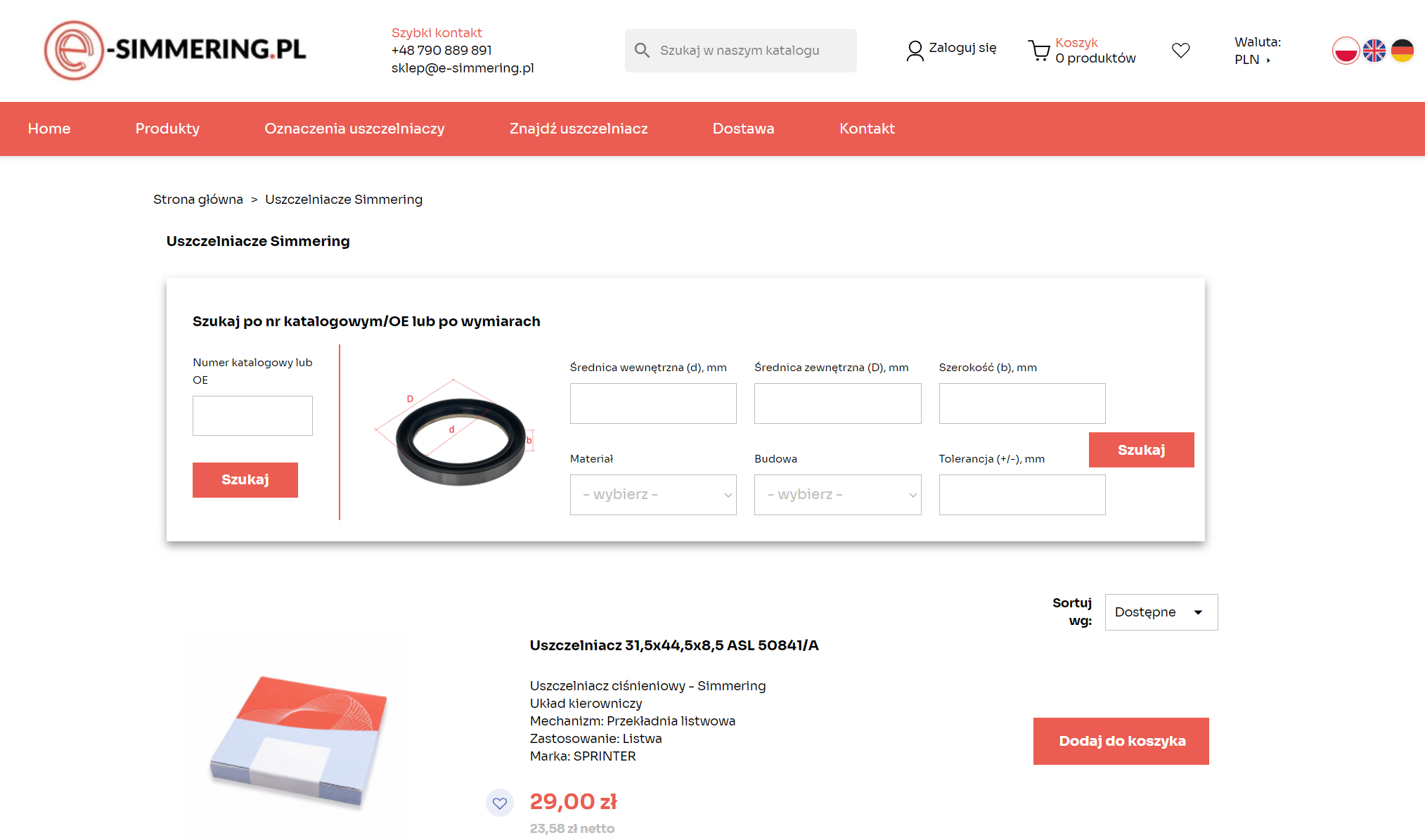

Uszczelniacz wału opisuje się zwykle trzema wymiarami: średnicą wewnętrzną, średnicą zewnętrzną oraz szerokością. W praktyce oznacza to odpowiednio wymiar wału, wymiar gniazda i grubość samego elementu, który musi poprawnie osadzić się w obudowie i utrzymać właściwy docisk na powierzchni obrotowej.

Aby poprawnie dobrać uszczelniacze wału , trzeba najpierw zmierzyć rzeczywiste wymiary wałka i gniazda, a dopiero później porównać je z oznaczeniem typu 30x42x7 lub 75x100x13. Taki zapis nie jest kodem handlowym, lecz bezpośrednią informacją o tym, do jakiego układu pasuje dany pierścień uszczelniający.

Najbezpieczniej rozpocząć od trzech podstawowych pomiarów:

• średnicy wału w miejscu pracy wargi uszczelniającej,
• średnicy gniazda w obudowie,
• głębokości lub szerokości miejsca montażu.

Dopiero zestaw tych danych pozwala ograniczyć ryzyko wyboru elementu, który będzie zbyt luźny, zbyt ciasny albo za płytki względem korpusu.

Jak zmierzyć uszczelniacze wału krok po kroku?

Najlepsze wyniki daje pomiar wykonany po demontażu starego elementu, ale nie należy opierać się wyłącznie na jego odczycie. Zużyty simering może być odkształcony, a sama powierzchnia wału mogła już wypracować rowek, dlatego ważniejsze są wymiary miejsca pracy niż wygląd zdemontowanej części.

W praktyce warto trzymać się uporządkowanej kolejności:

1. Zmierz średnicę wału suwmiarką lub mikrometrem w kilku punktach, aby wychwycić ewentualne zużycie.
2. Sprawdź średnicę gniazda w obudowie, bo to ona odpowiada za właściwe osadzenie zewnętrznej części uszczelnienia.
3. Zmierz szerokość starego uszczelniacza albo głębokość osadzenia, zwłaszcza gdy występują wersje 5/6, 6/6,5 lub 7/8.
4. Odczytaj oznaczenia budowy, jeśli są widoczne, na przykład obecność wargi przeciwkurzowej lub sprężyny dociskowej.

Jeżeli stary element ma niestandardowy profil, trzeba zwrócić uwagę na to, czy pracował jako uszczelniacz ciśnieniowy, czy klasyczny promieniowy pierścień do ruchu obrotowego. Różnice konstrukcyjne wpływają na sposób przylegania wargi, odporność na zanieczyszczenia oraz zachowanie szczelności w ruchu i w spoczynku.

Dlaczego sam wymiar nie zawsze wystarcza?

Dwa uszczelnienia o tym samym rozmiarze mogą pracować zupełnie inaczej, jeśli różnią się materiałem albo budową. W zastosowaniach obrotowych znaczenie ma nie tylko dopasowanie do wału i obudowy, ale też kontakt z olejem, smarem, paliwem, wodą lub pyłem.

Przy porównywaniu wariantów warto sprawdzić przede wszystkim:

• materiał wykonania, na przykład NBR, ACM, FPM lub silikon,
• obecność wargi przeciwkurzowej,
• rodzaj obudowy zewnętrznej, elastomerowej lub wzmacnianej metalem,
• kierunek pracy, jeśli stosowany jest model kierunkowy.

To właśnie te cechy decydują, czy uszczelniacze wału zachowają szczelność przy określonej temperaturze, prędkości obrotowej i rodzaju medium. Dla przykładu NBR jest często stosowany w typowych aplikacjach przemysłowych i motoryzacyjnych, natomiast FPM lepiej sprawdza się tam, gdzie rośnie obciążenie termiczne i chemiczne.

Warto też pamiętać, że kolor nie daje pełnej pewności co do materiału. Oznaczenia barwne bywają pomocne orientacyjnie, ale o poprawnym doborze powinny rozstrzygać parametry techniczne i oznaczenie wykonania.

Gdzie najczęściej pojawia się błąd pomiarowy?

Najwięcej problemów powoduje przyjmowanie wymiaru „na oko” albo przepisywanie danych ze zużytego elementu bez kontroli wału i gniazda. Jeżeli warga pracowała na wyrobionej powierzchni, nowy element o identycznym rozmiarze może nadal nie uszczelniać prawidłowo.

Częstym błędem jest też pomijanie szerokości. Tymczasem uszczelniacze wału o podobnych średnicach mogą różnić się wysokością, a to wpływa na pozycję wargi uszczelniającej względem śladu pracy na wale oraz na możliwość poprawnego osadzenia w obudowie.

Znaczenie ma również sama budowa, zwłaszcza gdy układ pracuje w obecności kurzu lub błota. W takich warunkach lepiej sprawdzają się wersje z dodatkową ochroną przed zanieczyszczeniami, ponieważ obca cząstka na styku wargi i wału szybko prowadzi do utraty szczelności.

Precyzja, która przekłada się na szczelność układu

Poprawny pomiar to połączenie trzech elementów: średnicy wału, średnicy gniazda i właściwej szerokości, uzupełnione o analizę budowy oraz materiału. Dopiero wtedy uszczelniacze wału można dobrać tak, aby rzeczywiście odpowiadały warunkom pracy.

Jeżeli masz do czynienia z nietypowym profilem, kierunkowym wykonaniem lub pracą w wymagającym medium, warto porównać kilka wariantów i zweryfikować oznaczenia konstrukcyjne przed montażem. Taka kontrola zwykle zajmuje mniej czasu niż późniejsze usuwanie skutków nieszczelności.
